凹版印刷的直接制版工藝

日期:2020-07-10 17:32 作者:admin

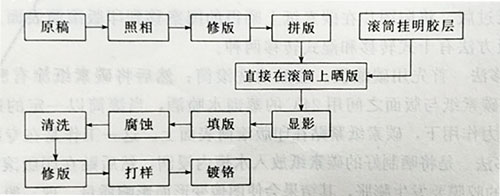

凹版印刷的直接制版工藝過程如圖所示,曝光時,空白部分的膠膜見光被硬化,圖像部分的膠膜未受光,所以未硬化。顯影時未硬化部分的膠膜被水沖走露出銅面,硬化部分膠層不溶于溫水,以微微凸起的浮雕形式存留于滾筒表面。在腐蝕過程中,這些硬化了的膠膜保護滾筒表面不被腐蝕,而露銅部分的表面銅逐漸失去兩個電子變成二價銅離子不斷進入電解液,從而形成了大小不同的腐蝕凹坑,這種腐蝕俗稱網格。其深度相同,而表面積不同。其制版工藝流程如圖所示。

凹版印刷的直接制版工藝
1.照相照相過程與間接法制版的照相過程相同。無論是天然色正片原稿,還是反射原稿,都要先將原稿翻成陰圖,再將陰圖接觸加網翻制成陽圖。
2.脫脂去污處理其目的為了清潔印版滾筒的表面除去滾筒上的油污及氧化膜。除油采用混合溶劑(50%二甲苯+50%醋酸乙酯)或碳酸鈣粉末糊。除氧化膜采用混合酸(2%鹽酸 乙酸)或砂膏。

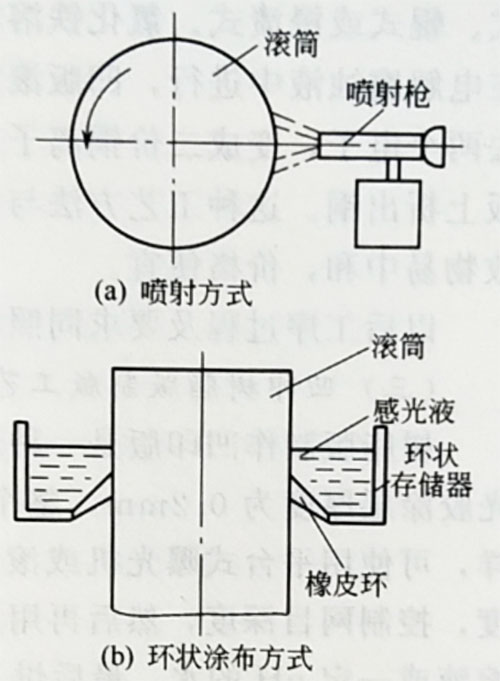

3.感光液涂布將感光液涂布于滾筒表面,有噴射方式和環狀涂布兩種方式,如圖1-5所示。前者使用噴射槍向轉動的滾筒噴射感光液,它根據滾簡的周長調節噴射量來控制感光液的膠膜厚度。后者在鑲上橡皮環的存儲器里裝滿感光液。將存儲器從滾筒上端垂直地緩慢滑向滾筒下端進行涂布,它要根據滾筒直徑的大小改變環狀存儲器的滑移速度來控制膠膜的厚度。常用的感光液有三種:聚乙烯硅酸酯感光液、光致抗蝕劑組成的感光液和常用的以聚乙烯醇為主體的重鉻酸鹽感光劑。

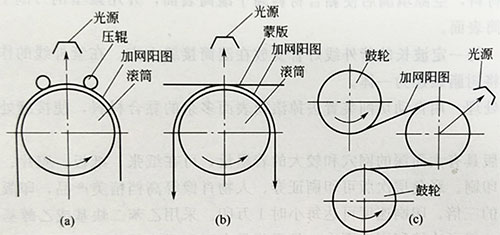

4.曬版曬版的方式大致可分成三種,如圖所示。
①叫普西爾方式[圖 將加網陽圖包裹在滾筒上,用兩根輥?zhàn)訅鹤〖泳W(wǎng)陽圖。
②種叫梅特恩海默方式[圖 ]:拉緊加網陽圖兩端,將它緊密附著于滾筒上。
③叫阿契格拉夫方式[圖1-6(c)]:用透明的張力膜使加網陽圖緊密附著在滾筒上。
凹版印刷的直接制版工藝
曬版是把加網陽圖包裹在滾筒上,一面轉動滾簡,一面用貫穿整個滾筒長度的細長光窗狹縫中透出的光亮對滾筒進行曝光。曝光過程中始終用蘸有揮發性溶劑的麂皮揩加網陽圖以消除沉積在陽圖和滾筒之間的灰塵。曝光后,加網陽圖的透光部分硬化,曝光速度由工作性質決定,用柯達連續調有級測,以曝光后第6級出影為準。為了使加網陽圖與滾筒表面緊密貼合,要拉緊聚酯薄膜。
凹版印刷的直接制版工藝
5.顯影及清洗根據感光液的性能不同,可采用有機混合物或水作為顯影液,是影方法采用浸漬法、沖洗法均可。
6.涂防腐劑涂防腐劑又叫填版。在腐蝕之前,把滾筒表面圖像和文字以外不需要腐蝕的地方用瀝青覆蓋起來。填版時要十分細心,萬一瀝青滴入圖像可用脫脂棉蘸一點煤油輕揩去,切不可用二甲苯擦。
7.電解腐蝕,凹版滾筒腐蝕可用氯化鐵溶液或電解溶液腐蝕,腐蝕方式一般采用噴射式、輥式或浸漬式。氯化鐵溶液腐蝕的原理和過程同照相凹版間接法制版。電解溶液腐蝕是在電解腐蝕液中進行,凹版滾筒作陽極,不銹鋼板作陰極,接通電流即可進行腐蝕。陽極失去兩個電子,變成二價銅離子而進入電解液,二價銅離子在陰極上得到兩個電子,在不銹鋼板上析出銅。這種工藝方法與氯化鐵腐蝕法相比較,簡單穩定,易控制。電解溶液耗盡后排放物易中和,價格便宜
以后工序過程及要求同照相凹版間接法制版,不再重復。
